Merytronic NS-Übermittlungsbrücke Modbus TCP nach IEC 60870-5-104 / DNP3.0 (LV Node)

 Verfügbarkeit:

Alter Preis:

Kurzbeschreibung

Art.Nr: 144 000-800

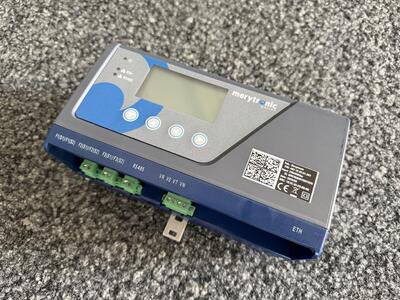

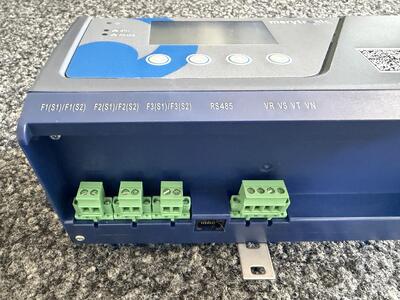

Merytronic NS-Übermittlungsbrücke Modbus TCP nach IEC 60870-5-104 / DNP3.0 (LV Node)
Verbindet als zentrales Verarbeitungscenter die SmartGrid Datensätze der Elektronikkarten.

Inhalt der Ausrüstung:
- Speicherort für TSA Karten-Datensätze
- Kommunikation der Datensätze mittels:
==> XML Reports (web services)
==> Modbus TCP / IEC 60870-5-104 / DNP 3.0
- Kopfstation des Serial - Bus RJ485 (DLMS - HCLC)
==> RJ485 Bus Verbindungen (Serielle Verbindung der TSA Elektronikkarten mittels RJ45 Kabelbuchse)
==> RJ485 DC Spannungsversorgung der TSA Karten mittels RS485 Kabel

- Kommunikation der Datensätze mittels:
==> Modbus TCP / IEC 60870-5-104 / DNP 3.0
- Verbindung mittels Serial - Bus RJ485 (DLMS - HCLC) Kabel auf Kopfstation "LV Node"
==> RJ485 Bus Verbindung (Serielle Verbindung der TSA Elektronikkarte mittels RJ45 Kabelbuchse)
==> RJ485 DC Spannungsversorgung der TSA Karte mittels RS485 Kabel
Kontaktierung der Spannungspfade via Piercing Kontakt / 6kt Anschluss oder Kabelschuh

Zusatzmöglichkeiten / Messungen je TSA Elektronikkarte:
- 3x Spannung je Phase L1/L2/L3
- 3x Strom je Phase L1/L2/L3
(1x Neutralleiterstrom / Leckstrom gerechnet)
- Leistung +/- (Import/Export) aktiv/reaktiv
- Leistungsfaktor je Phase
- Frequenz
- Temperatur innerhalb der Elektronikkarte
- Spannung & Strom Oszillogramm im Alarmfall
- PQ-Messung

kann auch verwendet werden für:
- Sicherungsüberwachung
- Unter-/Oberspannung
- Überlastverhalten (Strom)
- Kurzschlussstrom

Kommunikationspfade:
a.) TSA an LV Node via DLMS/COSEM mittels HDLC Protokoll oder via Modbus RTU
b.) Anschluss der TSA Elektronikkarte via RS485 Kabel in Daisychain Format (maximal 24 TSA Karten seriell verbindbar)
