Kurzbeschreibung

Art.Nr: 143 999-401

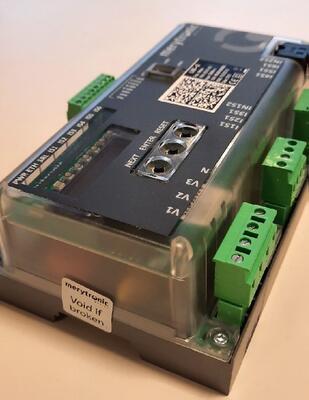

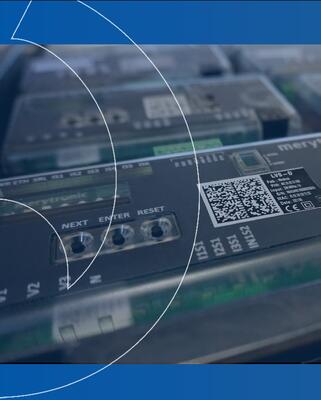

Merytronic LVS-S SmartGrid Modul 3-phasig mit Modbus TCP nach IEC 60870-5-104 / DNP3.0
Messmodul zu ZILLION SmartGrid Messlösung mittels Elektronikkarte.

Inhalt der Ausrüstung:
- Elektronikeinheit / Standard Verarbeitungseinheit
- 3 Messeingänge Stromwanlder und zugehörige Spannungsabgriffe (L1 / L2 / L3 & N)
- Kommunikation der Datensätze mittels:
==> Modbus TCP / IEC 60870-5-104 / DNP 3.0
Kontaktierung der Spannungspfade via Klemmleiste / Spannungsabsicherung 4A/50kA empfohlen auf Schaltleistenseite (Synchroeinheit)

Messungen je LVS Modul:
- 3x Spannung je Phase L1/L2/L3 und N
- 3x Strom je Phase L1/L2/L3
- Leistung +/- (Import/Export) aktiv (Kl. 1) / reaktiv (Kl. 1)
- PQ Messung bis zur 40. Harmonischen
- Temperatur des Transformators via PT-100 Messeingang

Kommunikationspfade:
a.) Modbus TSA
b.) Anschluss der Elektronikkarte via RS485 Kabel in Daisychain Format (maximal 24 TSA Karten seriell verbindbar)
c.) RTU Drittpartei: "Modbus Adapter RS485" mit Anschluss der TSA Elektronikkarte via RS485 Kabel
