Erdtrennerkasten 1-polig kompl.





IP Grad Gehäuse: IP65 (gem. IEC60529)

Farbe Gehäuse: grau

Material Gehäuse: Polyester GFv

Material Montageplatte: Polyester GFv

Deckel transparent: Polycarbonat

Scharniere: rechts öffnend

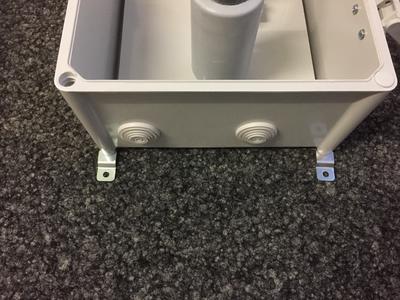

Kabeldurchführungen: 2xM32 (unten)



Innenausbau:
1 Stk. SEFAG-Erdtrenner kompl. - 111 047-002 (M10)
   Icm = 20kA / Icw = 12kA/1s

1 Stk. E-Cu Sn - Anschlusswinkel 141 696-036 für Ableiter
1 Stk. E-Cu Sn - Erdsammelschiene

1 Stk. Cu - Rundlitze 120mm2 isoliert gelb/grün



! Kabelschuhe für Erdverbindung / Schirmdrähte sind nicht Bestandteil der Baugruppe !



! Ableiter beigestellt / eingebaut durch Kunde resp. folgende Position !
