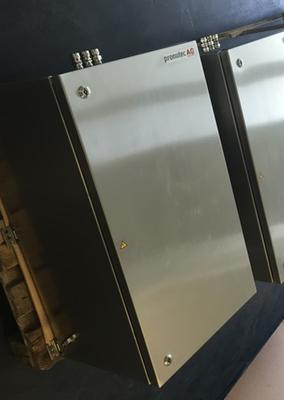

Schirmtrennkasten 3-polig kompl. in V2A - 25kA/1s
Verfügbarkeit:
Alter Preis:
Kurzbeschreibung
Art.Nr: 141 694-001Schirmtrennkasten 3-polig kompl. in V2A - 25kA/1s
Schirmtrennerkasten kompl. (3-polig)
Icm = 50kA / Icw = 25kA/1s
inkl. Typ geprüftem TRIVER+ Lasttrenner nach EN60947-3
IP Grad Gehäuse: IP65 (gem. IEC60529)
Aussenmasse Gehäuse: 800x450-400mm (LxBxH)
Farbe Gehäuse: poliert Metall
Material Gehäuse: V2A / INOX
Deckel Gehäuse: V2A / INOX
Scharniere: rechts öffnend 2x
Kabeldurchführungen: 6 Stk. M25x1.5 Typ AGRO V2A
(je 3x unten links & oben rechts)
Innenausbau:
1 Stk. TRIVER+ Lasttrenner Art. 143 157-321
Icm = 50kA / Icw = 25kA/1s
2 Stk. Sammelschienenträger Art. 143 531-430 nach EN61439-1
Icm = 106kA / Icw = 50kA/1s @ Abstützabstand <550mm
3 Stk. E-Cu Sn - Anschluss-Sammelschiene 80x10 links inkl. 3xM12
1 Stk. TRIVER+ Lasttrenner Art. 143 157-321
Icm = 50kA / Icw = 25kA/1s
2 Stk. Sammelschienenträger Art. 143 531-430 nach EN61439-1
Icm = 106kA / Icw = 50kA/1s @ Abstützabstand <550mm
3 Stk. E-Cu Sn - Anschluss-Sammelschiene 80x10 links inkl. 3xM12
Schraubenset für Schraubkabelschuhanschluss
3 Stk. E-Cu Sn - Anschluss-Sammelschiene 80x10 rechts inkl. 3xM12
3 Stk. E-Cu Sn - Anschluss-Sammelschiene 80x10 rechts inkl. 3xM12
Schraubenset für Schraubkabelschuhanschluss
2 Stk. M12 Erdungsbolzen M12 / Kastengehäuse
2 Stk. M12 Erdungsbolzen M12 / Kastengehäuse
seitlich links & rechts
1 Stk. Cu - Rundlitze isoliert gelb/grün (Kasten-/ und Deckelerdung)
6 Stk. M12x30 Schrauben mit unverlierbarer Scheibe für Schirmanschluss mit Schraubkabelschuhen
! Schraubkabelschuhe für Erdverbindung / Schirmdrähte sind
nicht Bestandteil der Baugruppe !
